ऊर्ध्वाधर खोल और ट्यूब हीट एक्सचेंजर

  • उत्पाद विवरण
Overview
उत्पाद विवरण

ट्यूबलर एक्सचेंजर एक प्रकार का हीट एक्सचेंजर है जिसका व्यापक रूप से रासायनिक उद्योग और शराब उत्पादन में उपयोग किया जाता है। यह मुख्य रूप से शेल, ट्यूब शीट, हीट एक्सचेंज ट्यूब, हेड, बैफल, आदि से बना है। आवश्यक सामग्री क्रमशः साधारण कार्बन स्टील, कॉपर या स्टेनलेस स्टील से बनाई जा सकती है। हीट एक्सचेंज के दौरान, सिर के कनेक्टिंग पाइप से एक प्रकार का द्रव प्रवेश करता है, पाइप में बहता है और आउटलेट पाइप से सिर के दूसरे छोर पर बहता है, जिसे ट्यूब पक्ष कहा जाता है; अन्य द्रव शेल के कनेक्टिंग पाइप से प्रवेश करता है और शेल से दूसरे कनेक्टिंग पाइप से बाहर निकलता है, जिसे शेल साइड कहा जाता है।



संरचना विवरण

ट्यूबलर हीट एक्सचेंजर की संरचना सरल, कॉम्पैक्ट और सस्ती है, लेकिन इसे मशीन द्वारा साफ नहीं किया जा सकता है। हीट एक्सचेंजर का ट्यूब बंडल ट्यूबशीट से जुड़ा होता है, जो शेल के दोनों सिरों पर वेल्डेड होता है, और एक शीर्ष कवर के साथ जुड़ा होता है। शीर्ष आवरण और खोल द्रव इनलेट और आउटलेट नलिका से सुसज्जित हैं। ट्यूब बंडल के लंबवत श्रृंखला की एक श्रृंखला आमतौर पर ट्यूब के बाहर स्थापित की जाती है। इसी समय, ट्यूब और ट्यूब शीट और शेल के बीच संबंध कठोर होता है, और ट्यूब के अंदर और बाहर अलग-अलग तापमान के साथ दो प्रकार के तरल पदार्थ होते हैं। इसलिए, जब ट्यूब की दीवार और खोल की दीवार के बीच तापमान अंतर बड़ा होता है, तो दोनों के अलग-अलग थर्मल विस्तार के कारण, एक महान तापमान अंतर तनाव का उत्पादन किया जाएगा, ताकि पाइप ट्यूब शीट से मुड़ या ढीला हो जाए, और हीट एक्सचेंजर को भी नष्ट कर देता है।

तापमान अंतर तनाव को दूर करने के लिए, तापमान अंतर मुआवजा डिवाइस होना चाहिए। आमतौर पर, जब पाइप दीवार और शेल दीवार के बीच तापमान अंतर 50 ℃ से अधिक होता है, तो सुरक्षा के लिए हीट एक्सचेंजर में तापमान अंतर मुआवजा डिवाइस होना चाहिए। हालांकि, क्षतिपूर्ति डिवाइस (विस्तार संयुक्त) का उपयोग केवल तभी किया जा सकता है जब शेल दीवार और पाइप की दीवार के बीच तापमान अंतर 60 ~ 70 ℃ से कम हो और शेल साइड में द्रव का दबाव अधिक न हो। आमतौर पर, जब शेल साइड का दबाव 0.6MPa से अधिक हो जाता है, तो मुआवजे की अंगूठी की मोटाई के कारण, इसका विस्तार और विस्तार करना मुश्किल है, इसलिए अन्य संरचनाओं पर विचार किया जाना चाहिए।

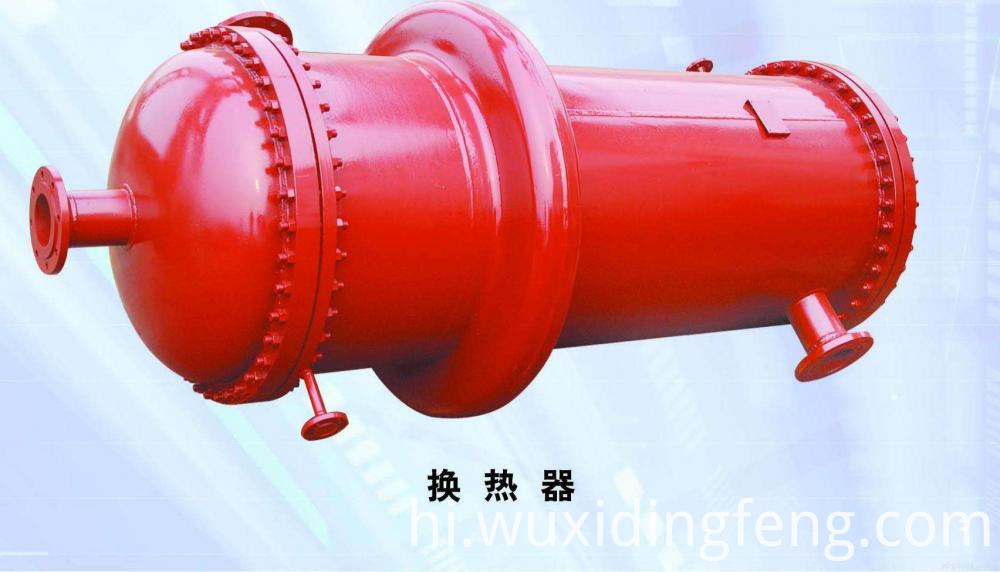

ertical shell and tube heat exchanger
